深圳市间新桥围桥桥梁外观检测、材质检测、荷载试验

发布:2019-12-20 阅读:1192次

一、桥梁检测项目概况

鉴定类型:桥梁外观检测、桥梁材质检测、 桥梁静载试验、桥梁动载试验

项目名称:深圳市坑沙区间新桥围桥桥梁检测

委托单位:中铁三局集团有限公司深圳市城市轨道交通14号线工程施工总承包土建七工区项目经理部

检测日期:2019-10-17



二、桥梁检测目的

由于道路改造,为检测桥梁实际承载力和工作状态,桥梁检测公司广东保顺检测鉴定有限公司承担该桥梁检测任务。具体检测目的如下:

(1)通过对桥梁进行细致的现场外观缺损检查与检测,查明结构目前存在的缺陷、损伤位置、范围和严重程度;

(2)通过对桥梁材质状况检查评定,掌握桥梁材质状况,为桥梁运营管理提供科学合理的技术资料和依据。

(3)通过测量桥梁结构在静力试验荷载作用下的变形和内力,直接了解桥梁结构的实际工作状态,评价其在目标荷载下的工作性能。

(4)通过动载试验了解桥跨结构的固有振动特性以及桥梁结构在试验汽车动力荷载作用下的响应状况、变化规律和大小。



桥梁检测现场

桥梁检测现场



三、桥梁检测内容

本次检测共包含桥梁外观检测、桥梁材质检测、 桥梁静载试验、桥梁动载试验



1、桥梁外观检测。桥梁结构物的翼(耳)墙、锥护坡、桥墩、桥台、支座、上部承重构件、桥面铺装、伸缩缝、排水设施等构件,对发现的问题进行记录,实地判断缺损、裂缝原因,初步提出维修范围及建议。对难以判断损坏程度和原因的构件,提出作特殊检测的建议。对损坏严重、危及安全的城市桥梁,提出限载以至暂时限制交通的建议。



2、桥梁材质检测。具体检测事项包括:

(1)混凝土强度检测;

(2)混凝土碳化深度检测;

(3)混凝土电阻率检测;

(4)钢筋保护层厚度检测。



桥梁荷载试验-车辆加载

桥梁荷载试验-车辆加载



3、桥梁静载试验。桥梁静载试验主要测量结构的挠度、应变参数的变化规律, 并观测试验过程中裂缝的发展趋势。



4、桥梁动载试验。动载试验测试桥跨结构的自振频率、冲击系数及动力性能。

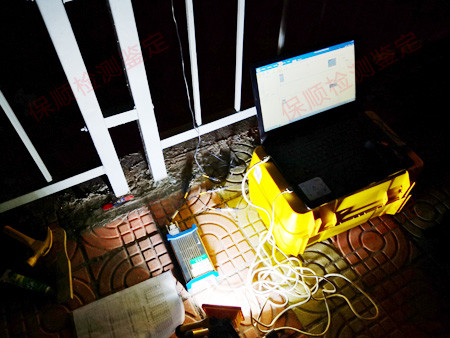

桥梁检测-动载测量

桥梁检测-动载测量



三、桥梁检测仪器设备

桥梁检测仪器设备

桥梁检测仪器设备



四、桥梁检测的主要依据

(1)《城市桥梁检测与评定技术规范》(CJJ/T 233-2015);

(2)《城市桥梁养护技术标准》(CJJ 99-2017);

(3)《公路桥梁荷载试验规程》(JTG/T J21-2015);

(4)《公路桥梁承载能力检测评定规程》(JTG/T J21-2011);

(5)《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23-2011);

(6)《混凝土中钢筋检测技术规程》(JGJ/T 152-2008);

(7)《公路工程质量检验评定标准》(JTG F80/1-2004);

(8)《工程测量规范》(GB 50026-2007);

(9)《城市桥梁设计规范》(CJJ 11-2011);

(10)《新桥围桥工程施工图》。
