牛洞坪村美丽乡村建设悬挑观景平台桥梁外观检测、桥梁荷载试验

发布:2019-10-28 阅读:161次

一、桥梁检测项目概况

检测类型:悬挑观景平台桥梁检测(桥梁外观检测、桥梁荷载试验)

委托单位:湖北省巴东县东瀼口镇牛洞坪村委会

工程名称:湖北省巴东县东瀼口镇牛洞坪村美丽乡村建设项目悬挑观景平台

工程地址:湖北省巴东县东瀼口镇牛洞坪村

检测日期:2019年6月12日



二、桥梁检测目的

悬挑观景平台建成后,受湖北省巴东县东瀼口镇牛洞坪村委会委托,广东保顺检测鉴定有限公司承担该平台检测任务。检测目的如下:检查桥梁构件实际状况;通过外观检查,评定外观技术状况;通过荷载试验,了解结构在荷载作用下的实际工作状态,综合分析判断桥梁结构的正常使用状态和承载能力是否满足设计荷载使用要求

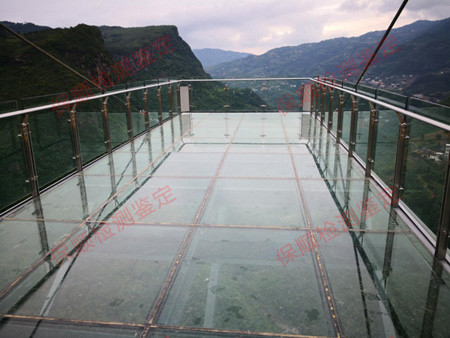

悬挑观景平台桥面

悬挑观景平台桥面



三、桥梁检测内容

本次检测共包含桥梁外观检测、桥梁荷载试验两方面内容:



1、桥梁外观检测。对桥梁上部、下部结构和桥面系进行详细检测,在检查的过程中发现病害严重的部位则进行更加精细的检测、记录、拍照,并整理成报告的内容。对下部结构的裂缝检测涵盖墩身、桥台,进行详细的裂缝检查。若存在裂缝则详细调查其分布情况(含裂缝的具体位置、长度、宽度、走向等),并对病害严重的墩台拍摄现场照片进行记录。



2、桥梁荷载试验。本荷载试验为桥梁静载试验(桥梁静荷载试验)。根据桥梁荷载类型及场地条件,静载试验采用水荷载进行等效加载,测试和观测项目如下:

(1)索力控制截面在试验荷载下的挠度与应力

(2)平台桥梁控制截面在试验荷载下的应力与挠度

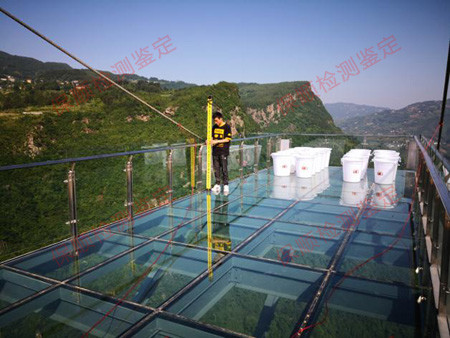

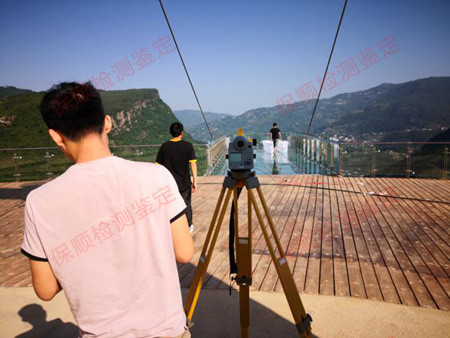

桥梁静载试验-挠度测量

桥梁静载试验-挠度测量



桥梁静载试验-挠度测量

桥梁静载试验-挠度测量

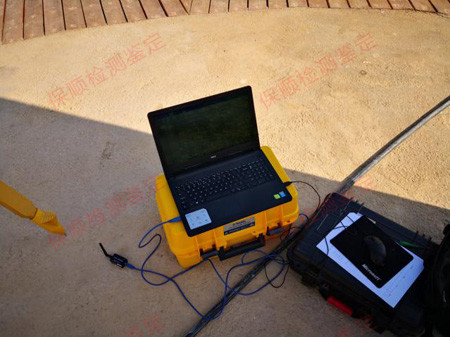

桥梁检测-应力测量

桥梁检测-应力测量



四、桥梁检测的主要依据

观景平台结构检测与评估主要依据和参考以下技术标准、规范及规程:

(1)《公路工程质量检验评定标准》(JTGF80/1-2004)

(2)《城市桥梁检测与评定技术规范》(CJJ T233-2015)

(3)《城市桥梁养护技术标准》(CJJ 99-2017)

(4)《钢结构工程施工质量验收规范》(GB50205-2001)

(5)《工程测量规范》(GB 50026-2007)

(6)《公路桥梁承载能力检测评定规程》(JTGT J21-2011)

(7)《城市桥梁设计规范》(CJJ 11-2011)

(8)《美丽乡村施工图》

(9)交通部颁布的其它公路、桥梁技术规范。
